SP cacbua chèn

Phạm vi đường kính: 3,5mm – 14,3mm (0,138” – 0,563”)
• Phạm vi độ dày: 1,4mm – 5,2mm (0,055” – 0,205”)
• Chất liệu: Cacbua

Tính năng và lợi ích

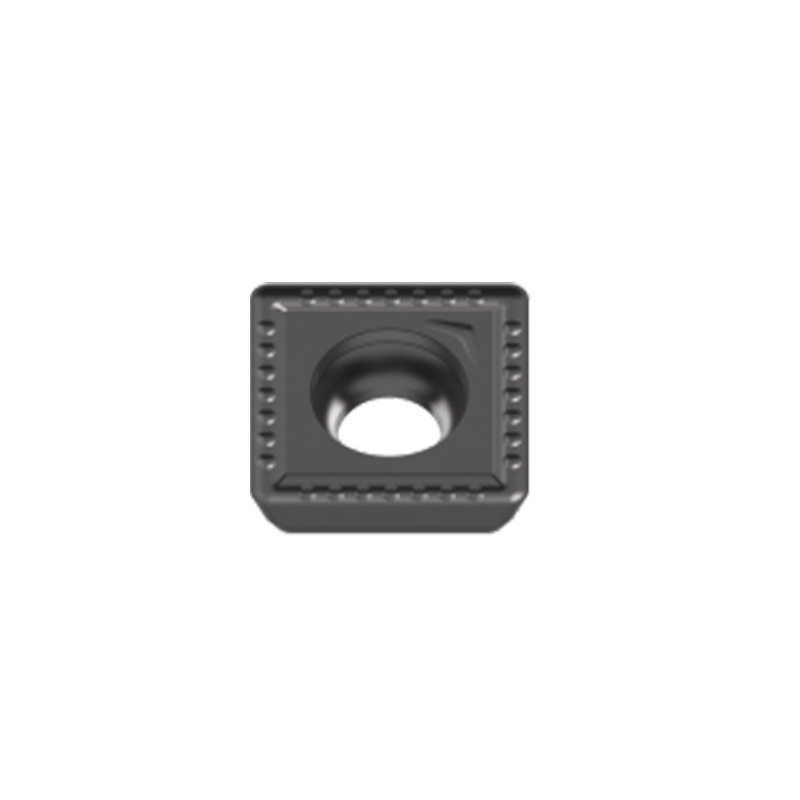

• Hình vuông với bốn cạnh cắt thẳng
• Được thiết kế để sử dụng làm vật chèn ngoại vi và trung tâm trong hệ thống khoan SPGT
• Tạo ra đường kính lỗ cuối cùng và bề mặt hoàn thiện chính xác
• Xem trang 92 trong danh mục của chúng tôi trong tab “Tải xuống” để biết kích thước chi tiết, dung sai và các phụ kiện áp dụng
• Vui lòng liên hệ với chúng tôi nếu có thắc mắc về giá cả hoặc giải pháp tùy chỉnh

Gửi yêu cầu

Mô tả Sản phẩm

Kích thước & Thông số kỹ thuật

8 cấu hình có sẵn

Chiều dài cạnh (L) (mm)	Độ dày (s) (mm)	Lỗ Dia. (d) (mm)	Đầu cạnh (r) (mm)	Đường kính mũi khoan U (mm)
3.5	1.4	1.9	0.4	8,5-9,5
4	1.8	2.05	0.2	10-12,5
5	2.38	2.3	0.4	13-15.5
6	2.38	2.61	0.4	16-21,5
7.94	3.97	2.85	0.8	22-28,5
9.8	4.3	4.05	0.8	29-34,5
11.5	4.8	4.45	0.8	35-41,5
14.3	5.2	5.75	1.2	42-50
