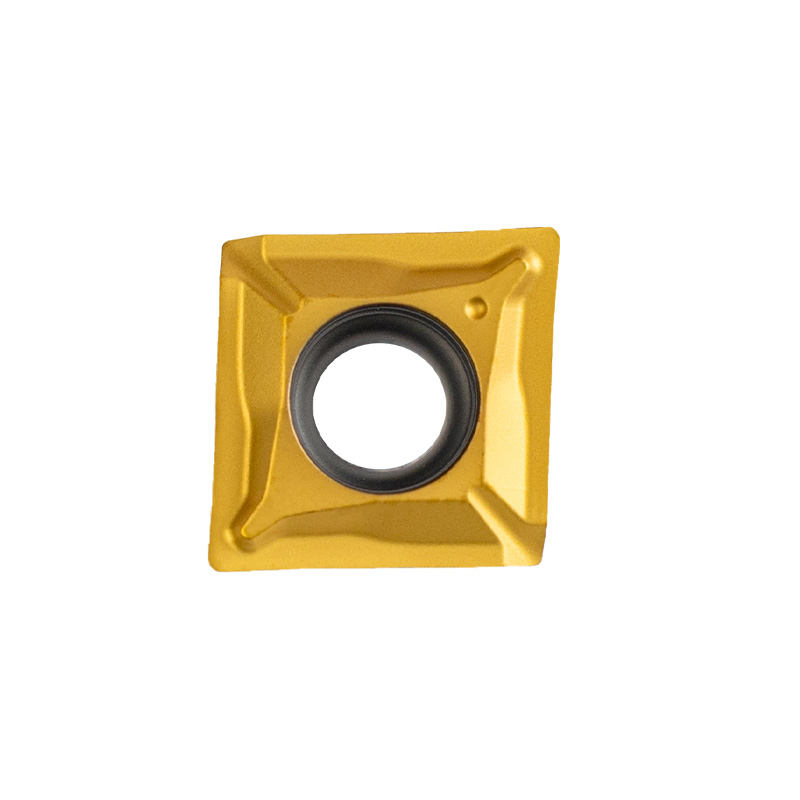

Phụ kiện cacbua XCMT

Phạm vi đường kính: 4,40mm – 17,40mm (0,173” – 0,685”)
• Phạm vi độ dày: 1,70mm – 5,56mm (0,067” – 0,219”)
• Chất liệu: Cacbua

Tính năng và lợi ích

• Được thiết kế để sử dụng như một hạt dao đơn trong hệ thống khoan TCAP
• Hình học hình thoi 86° với góc giảm 7°
• Mang lại sự cân bằng về độ bền cạnh, độ hở và độ ổn định khi cắt
• Xem trang 93 trong danh mục của chúng tôi trong tab “Tải xuống” để biết kích thước chi tiết, dung sai và các phụ kiện áp dụng
• Vui lòng liên hệ với chúng tôi nếu có thắc mắc về giá cả hoặc giải pháp tùy chỉnh

Gửi yêu cầu

Mô tả Sản phẩm

Kích thước & Thông số kỹ thuật

11 cấu hình có sẵn

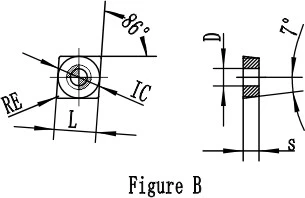

Chiều dài cạnh (L) (mm)	Chèn Dia. (IC) (mm)	Độ dày (s) (mm)	Lỗ Dia. (d) (mm)	Đầu cạnh (r) (mm)	Đường kính mũi khoan U (mm)
6.4	4.4	1.7	2.1	0.4	TCAP 08R
6.4	4.4	1.7	2.1	0.4	TCAP 08L
5.6	5.6	2.1	2.3	0.4	TCAP 10R
6.4	6.4	2.38	2.6	0.4	TCAP 12R
7.5	7.5	3.18	2.8	0.4	TCAP 14R
8.4	8.4	3.18	3.4	0.4	TCAP 16R
10.5	10.5	3.97	4.2	0.4	TCAP 20R
10.5	10.5	3.97	4.2	0.8	TCAP 20R
13.4	13.4	4.76	5.2	0.4	TCAP 25R
13.4	13.4	4.76	5.2	0.8	TCAP 25R
17.4	17.4	5.56	5.2	0.8	TCAP 32R
