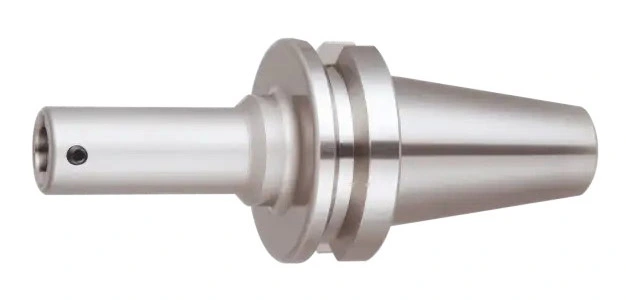

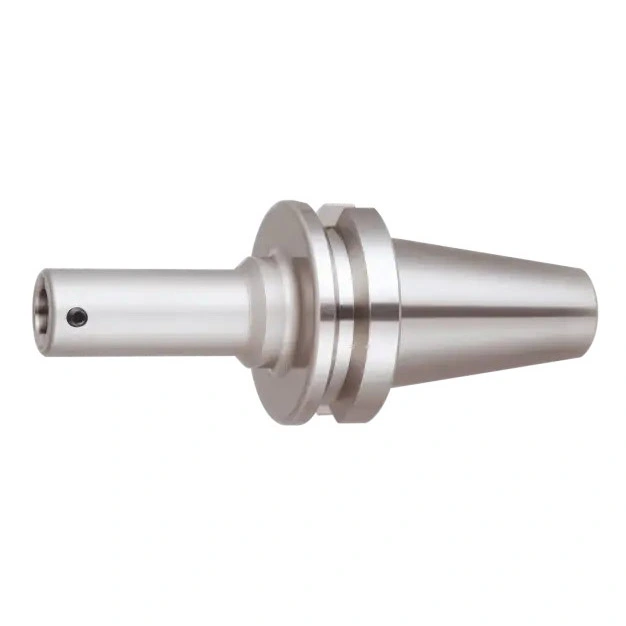

Người nắm giữ CKB

Phạm vi đường kính: 19mm – 63mm (0,748” – 2,48”)
• Phạm vi chiều dài: 80mm – 285mm (3.15” – 11.22”)
• Chất liệu: Thép H13

Tính năng và lợi ích

• Giao diện mô-đun cung cấp kết nối chắc chắn giữa trục chính và dụng cụ cắt
• Giao diện chính xác đảm bảo định vị chính xác và kẹp đáng tin cậy

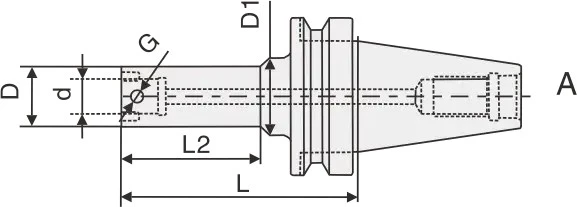

• Có sẵn loại A và loại B

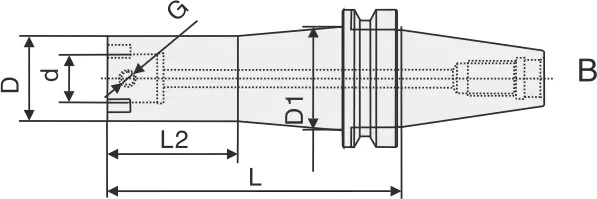

• Loại B có đế kẹp dày hơn để tăng độ cứng và khả năng chống rung
• Xem trang 111 trong danh mục của chúng tôi trong tab “Tải xuống” để biết kích thước chi tiết, dung sai và các phụ kiện áp dụng
• Vui lòng liên hệ với chúng tôi nếu có thắc mắc về giá cả hoặc giải pháp tùy chỉnh

Gửi yêu cầu

Đánh giá: 5.0

(Số lượng xếp hạng: 1)

Mô tả Sản phẩm

Kích thước & Thông số kỹ thuật

49 cấu hình có sẵn

Đường kính lỗ (mm)	Đường kính ghế (mm)	Chiều dài ghế (mm)	Chủ đề kết nối (G)	Chiều dài đầu (mm)	Khối lượng (kg)
11	19	80	M4×0,5	46	0.75
14	24	80	M5×0,5	46	0.83
18	31	80	M6×0,75	58	0.91
22	39	80	M8×0,75	58	1.02
28	49	65	M10×1	42	1.45
11	19	85	M4×0,5	49	1.21
11	19	115	M4×0,5	79	1.21
14	24	85	M5×0,5	49	1.21
14	24	115	M5×0,5	79	1.27
14	24	145	M5×0,5	105	1.3
18	31	95	M6×0,75	68	1.32
18	31	125	M6×0,75	80	1.46
18	31	155	M6×0,75	85	1.62
18	31	185	M6×0,75	115	1.75
22	39	95	M8×0,75	68	1.54
22	39	125	M8×0,75	98	1.86
22	39	155	M8×0,75	128	2.15
22	39	185	M8×0,75	120	2.42
28	49	95	M10×1	68	1.81
28	49	125	M10×1	98	2.35
28	49	155	M10×1	128	2.75
28	49	185	M10×1	155	3.05
28	49	215	M10×1	180	3.3
36	63	65	M12×1	43	2.2
36	63	95	M12×1	68	2.75
36	63	125	M12×1	98	3.2
36	63	155	M12×1	128	3.4
36	63	185	M12×1	158	3.6
36	63	215	M12×1	188	3.8
11	19	125	M4×0,5	67	3.93
11	19	165	M4×0,5	75	4.05
14	24	125	M5×0,5	67	4.08
14	24	165	M5×0,5	75	4.2
18	31	125	M6×0,75	75	4.1
18	31	165	M6×0,75	90	4.35
18	31	205	M6×0,75	130	4.7
22	39	125	M8×0,75	82	4.35
22	39	165	M8×0,75	95	4.7
22	39	205	M8×0,75	110	5.02
22	39	245	M8×0,75	150	5.3
28	49	125	M10×1	82	4.75
28	49	165	M10×1	95	5.2
28	49	205	M10×1	110	5.53
28	49	245	M10×1	150	5.95
36	63	125	M12×1	87	5.15
36	63	165	M12×1	127	6.1
36	63	205	M12×1	165	7.4
36	63	245	M12×1	150	7.75
36	63	285	M12×1	185	8.1
