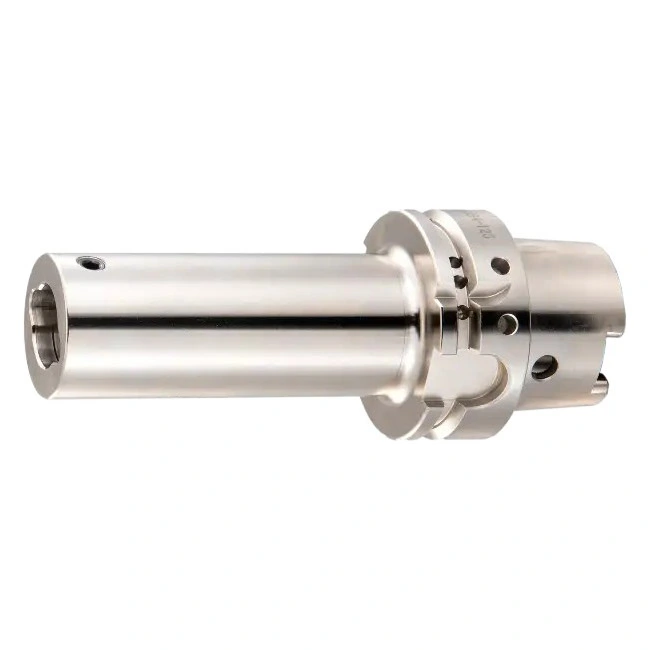

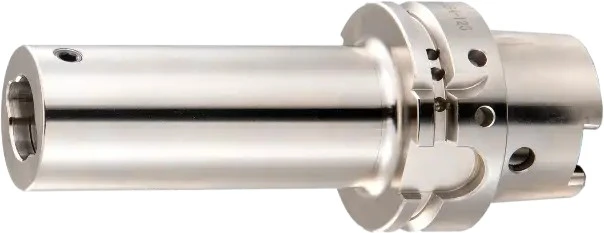

Giá đỡ HSK

Phạm vi đường kính: 19mm – 63mm (0,788” – 2,48”)
• Phạm vi chiều dài: 85mm – 155mm (3.346” – 6.102”)
• Chất liệu: Thép H13

Tính năng và lợi ích

• Giao diện thân rỗng giúp tiếp xúc đồng thời với mặt côn và mặt để tăng độ cứng
• Độ đảo tối đa: 0,005mm
• Dung sai lỗ khoan H5
• Cân bằng với G6.3 ở tốc độ 15.000 vòng/phút
• Cân bằng G2.5 tùy chọn có sẵn cho các ứng dụng tốc độ cao hơn
• Tương thích với các dụng cụ có chuôi phẳng nghiêng và thẳng theo tiêu chuẩn DIN 1835-B
• Xem trang 110 trong danh mục của chúng tôi trong tab “Tải xuống” để biết kích thước chi tiết, dung sai và các phụ kiện áp dụng
• Vui lòng liên hệ với chúng tôi nếu có thắc mắc về giá cả hoặc giải pháp tùy chỉnh

Gửi yêu cầu

Mô tả Sản phẩm

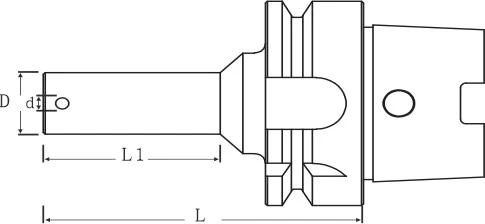

Kích thước & Thông số kỹ thuật

17 cấu hình có sẵn

Đường kính lỗ (mm)	Đường kính ghế (mm)	Chiều dài ghế (mm)	Chiều dài đầu (mm)	Khối lượng (kg)
11	19	85	47	1.18
11	19	115	77	1.21
14	24	85	47	1.21
14	24	115	77	1.27
14	24	145	107	1.3
18	31	95	69	1.32
18	31	125	99	1.46
18	31	155	129	1.62
22	39	95	69	1.54
22	39	125	99	1.86
22	39	155	129	2.15
28	50	95	69	1.81
28	50	125	99	2.35
28	50	155	129	2.75
36	63	95	69	2.75
36	63	125	99	3.2
36	63	155	129	3.4
