Đầu khoan thô hoạt động như thế nào?

Tóm tắt

A Đầu khoan thôlà một công cụ quan trọng trong gia công chính xác được sử dụng để phóng to và hoàn thiện trước các lỗ hiện có trên các bộ phận kim loại. Nó được ứng dụng rộng rãi trong các ngành công nghiệp như sản xuất ô tô, kỹ thuật hàng không vũ trụ, chế tạo khuôn mẫu và sản xuất máy móc hạng nặng. Bài viết này cung cấp giải thích toàn diện về cách thức hoạt động của Đầu móc lỗ thô, các thành phần cấu trúc, nguyên tắc vận hành, kịch bản ứng dụng, tiêu chí lựa chọn, phương pháp bảo trì và các biện pháp xử lý sự cố phổ biến. Mục tiêu là giúp người dùng cải thiện hiệu quả gia công, giảm chi phí dụng cụ và đạt được độ chính xác kích thước ổn định trong nguyên công móc lỗ.

phác thảo

• Giới thiệu đầu khoan thô
• Nguyên tắc làm việc được giải thích
• Cấu trúc thành phần cốt lõi
• Ứng dụng công nghiệp
• Ưu điểm trong hoạt động gia công
• Nguyên tắc lựa chọn
• Bảo trì và chăm sóc
• Các vấn đề và giải pháp chung
• Bảng so sánh kỹ thuật
• Câu hỏi thường gặp
• Kết luận và khuyến nghị công nghiệp

Mục lục

• Tóm tắt
• phác thảo
• Giới thiệu
• Đầu khoan thô là gì?
• Nó hoạt động như thế nào
• Thành phần chính
• Ứng dụng
• Thuận lợi
• Hướng dẫn lựa chọn
• BẢO TRÌ
• Các vấn đề và giải pháp thường gặp
• Bảng so sánh kỹ thuật
• Câu hỏi thường gặp
• Phần kết luận

Giới thiệu

Trong các hệ thống gia công hiện đại, việc mở rộng lỗ và độ chính xác hoàn thiện là rất cần thiết để đảm bảo độ chính xác của bộ phận lắp ráp và hiệu suất cơ học. Đầu khoan thô được thiết kế để xử lý giai đoạn ban đầu của việc mở rộng các lỗ khoan trước với hiệu quả và độ ổn định cao. Không giống như các công cụ móc lỗ hoàn thiện, nó ưu tiên tốc độ loại bỏ vật liệu và độ cứng hơn so với việc hoàn thiện bề mặt siêu mịn. Điều này làm cho nó không thể thiếu trong các hoạt động gia công thô trong đó tốc độ và độ chính xác của kết cấu là ưu tiên hàng đầu.

Đầu khoan thô là gì?

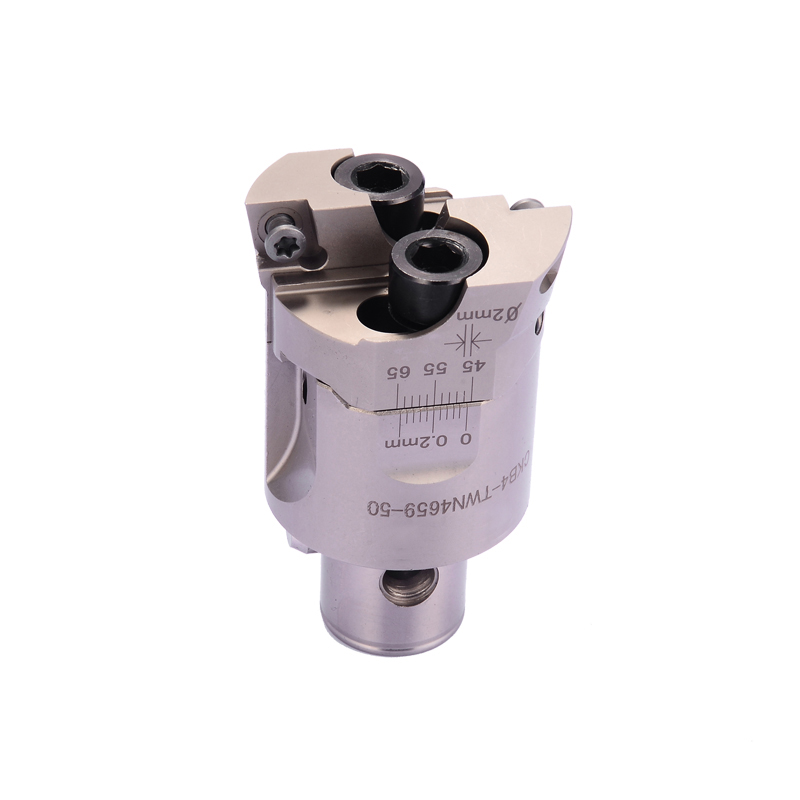

Đầu doa thô là một công cụ cắt có thể điều chỉnh độ chính xác được gắn trên máy phay, trung tâm gia công CNC hoặc máy doa. Nó chứa một hoặc nhiều hạt dao cắt có thể được điều chỉnh hướng tâm để đạt được các đường kính khác nhau. Chức năng chính là mở rộng các lỗ hiện có với dung sai được kiểm soát trong khi vẫn duy trì độ ổn định của dụng cụ dưới tải cắt nặng.

Nó thường được sử dụng làm công cụ móc lỗ giai đoạn đầu trước khi hoàn thiện các nguyên công, đảm bảo rằng phôi được chuẩn bị để gia công có dung sai chặt chẽ hơn.

Nó hoạt động như thế nào

Cơ chế hoạt động của Đầu móc lỗ thô dựa trên sự điều chỉnh hướng kính và khả năng ăn khớp cắt được kiểm soát. Người vận hành hoặc hệ thống CNC đặt đường kính mong muốn bằng cách điều chỉnh vị trí chèn cắt. Khi dụng cụ quay, lưỡi cắt sẽ loại bỏ vật liệu dư thừa khỏi bề mặt bên trong của lỗ.

• Dụng cụ này được gắn trên trục chính của máy.
• Đầu móc lỗ mở rộng đến đường kính yêu cầu.
• Chuyển động quay kết hợp với tiến dọc trục tạo ra tác động cắt.
• Quá trình loại bỏ chip xảy ra liên tục trong quá trình gia công.
• Quá trình lặp lại cho đến khi đạt được đường kính mục tiêu.

Độ cứng của cấu trúc đảm bảo độ rung tối thiểu, ngay cả khi tốc độ loại bỏ vật liệu cao.

Thành phần chính

• Thân công cụ:Cung cấp hỗ trợ cấu trúc và sự ổn định.
• Hộp mực có thể điều chỉnh:Cho phép thiết lập đường kính chính xác.
• Cắt chèn:Thực hiện việc loại bỏ vật liệu thực tế.
• Thang đo micromet:Đảm bảo số đọc điều chỉnh chính xác.
• Hệ thống kẹp:Cố định phần chèn trong quá trình hoạt động.

Mỗi thành phần góp phần nâng cao độ chính xác gia công, khả năng chống rung và an toàn vận hành.

Ứng dụng

Đầu móc lỗ thô được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi gia công có độ chính xác khối lượng lớn:

• Khoan xi lanh động cơ ô tô
• Thành phần cấu trúc hàng không vũ trụ
• Sản xuất xi lanh thủy lực
• Gia công khuôn và khuôn
• Bộ phận lắp ráp máy móc hạng nặng

Khả năng thích ứng của chúng làm cho chúng phù hợp với cả vật liệu kim loại màu và kim loại màu.

Thuận lợi

• Hiệu quả loại bỏ vật liệu cao
• Hiệu suất cắt ổn định dưới tải nặng
• Có thể điều chỉnh đường kính linh hoạt
• Giảm thời gian gia công
• Tuổi thọ dụng cụ được cải thiện so với dụng cụ móc lỗ một điểm

Hướng dẫn lựa chọn

Việc chọn đúng Đầu doa thô phụ thuộc vào một số yếu tố kỹ thuật:

• Phạm vi đường kính lỗ:Đảm bảo khả năng tương thích với kích thước gia công yêu cầu.
• Loại máy:Máy CNC hoặc máy khoan thông thường.
• Loại vật liệu:Thép, nhôm, gang hoặc hợp kim.
• Yêu cầu về độ cứng:Ứng dụng nặng và nhẹ.
• Chèn khả năng tương thích:Các miếng chèn bằng cacbua hoặc được phủ được ưu tiên vì độ bền.

BẢO TRÌ

Bảo trì đúng cách đảm bảo hiệu suất công cụ lâu dài và độ ổn định chính xác:

• Vệ sinh dụng cụ sau mỗi chu kỳ gia công
• Kiểm tra các mảnh cắt xem có bị mòn hoặc sứt mẻ không
• Bôi trơn cơ cấu điều chỉnh thường xuyên
• Kiểm tra hiệu chuẩn thang đo micromet
• Bảo quản trong môi trường khô ráo và bảo vệ

Các vấn đề và giải pháp thường gặp

1. Rung động khi cắt:Tăng độ cứng của dụng cụ hoặc giảm tốc độ tiến dao.

2. Bề mặt hoàn thiện kém:Thay thế hạt dao bị mòn và tối ưu hóa các thông số cắt.

3. Đường kính không nhất quán:Hiệu chỉnh lại hệ thống điều chỉnh và kiểm tra độ thẳng hàng của trục chính.

4. Dụng cụ mòn quá nhanh:Sử dụng hạt dao cacbua có lớp phủ và giảm tốc độ cắt.

Bảng so sánh kỹ thuật

Câu hỏi thường gặp

Mục đích chính của Đầu doa thô là gì?
Nó được sử dụng để phóng to các lỗ khoan trước một cách nhanh chóng và chuẩn bị cho các hoạt động hoàn thiện.

Nó có thể được sử dụng cho các hoạt động hoàn thiện?
Điều này không được khuyến khích vì nó ưu tiên loại bỏ vật liệu hơn là độ chính xác của bề mặt.

Những ngành công nghiệp nào sử dụng nó nhiều nhất?
Các ngành công nghiệp ô tô, hàng không vũ trụ, máy móc hạng nặng và sản xuất khuôn mẫu.

Bao lâu thì nên thay thế các miếng chèn?
Nó phụ thuộc vào cường độ sử dụng, nhưng nên kiểm tra thường xuyên sau mỗi chu kỳ sản xuất.

Phần kết luận

Đầu móc lỗ thô đóng vai trò cơ bản trong quy trình gia công hiện đại bằng cách cho phép mở rộng lỗ hiệu quả và ổn định. Cấu trúc có thể điều chỉnh, độ cứng chắc và khả năng loại bỏ vật liệu cao khiến nó trở thành công cụ được ưa chuộng trong môi trường sản xuất công nghiệp. Lựa chọn, bảo trì và sử dụng phù hợp sẽ cải thiện đáng kể năng suất gia công và chất lượng bộ phận.
